在QVI家族的全自动光学检测与测量系统中，OCTO具有高性价比的优势。所有的OCTO机型都涵盖了以下功能： ■直观的测量软件。OCTO系统使用的Measure-X®测量软件，具备了常规尺寸测量的所有功能以及强大易用的用户界面。 ■精密的光学变焦镜。精准的6.5：1自动变焦镜在整个变焦范围内保持影像的聚焦状态及同轴度。还可选配透镜附件来延伸放大倍率的范围 — 以低成本的方式来扩展系统的功效。高分辨率的数码摄像头提供了高对比度的逼真影像。 ■一体化结构。操纵手柄控制的精密机械轴承XYZ平台(微步进马达驱动XY，直流伺服马达驱动Z)，可保证测量稳定性的大理石基座和支柱以及上面安装的0.5 µm线性光栅尺，都为OCTO的特色。 ■灵活的照明系统。OCTO灵活的照明系统包括了LED轮廓光、LED同轴表面光、QVI专利所有的全LED SmartRingTM环形灯。 ■多元传感功能。可选择添加接触式探针或DRSTM激光来测量 难以显示影像的部位，从而真正实现多元传感器的多用性。 标准配置 ■测量范围(XYZ)：150x75x125mm ■测量范围(XYZ)：200x 150x 150 mm ■测量范围(XYZ)：300x 150x 150 mm ■测量范围(XYZ)：300x 300x 150 mm ■XYZ光栅尺分辨率：1.0 µm ■驱动：X, Y, 微步进马达驱动;Z, 直流伺服马达驱动;操纵杆(X, Y, Z, 变焦) ■工作平台：平台镀硬膜层且阳极氧化，可拆卸平板玻璃, 14kg承载力 ■变焦镜：6.5:1自动校准变焦镜 ■摄像机：高分辨率彩色CCD，768x 494象素阵列 ■照明：LED轮廓光(绿光，已校准)，LED同轴表面光(白光)，†专利所有的7扇区/6环SmartRingTM环形光(LED白光) ■影像处理：10:1次象素分辨率，256速企屏蔽级 ■电力要求：115/230vac，+ 5%，50/60Hz，1Ф , 300W ■额定温度：18-22℃ + 1℃/小时,30-80%湿度(无冷凝水),振动<0.001克,低于15HZ ■操作环境：15-30℃ ■测量软件： Measure-X® ■电脑配置：双核处理器@ 2.8 GHz，2GB随机存储器，160GB硬盘(z低配置)，DVD/RW光盘驱 动，平行及串行接口，USB2.0接口，主板集成10/100网卡 ■计算机附件包：22”LCD显示器,或22”LCD双显示器，键盘，3键鼠标(或用户自备) ■操作系统：Microsoft® WindowsTM 7 ■保修期：1年
备注：参考价格，具体请联系并合同约定
|

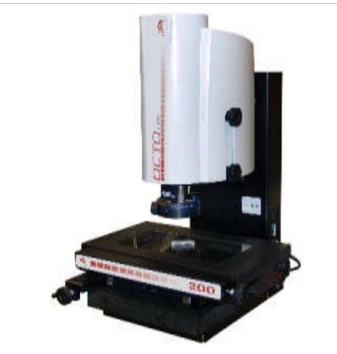

OCTO Lite 150/250/300全自动视频测量机
