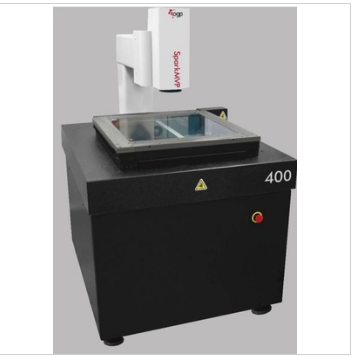

SmartScope® MVP 400为大型零部件提供了一个精密的测量环境。
关键技术特性
光学影像特性:固定光学镜头，原厂的套筒和可替换的前置镜头选件
平台马达驱动系统:高精度的XY马达，Z轴线性驱动及3轴摇杆控制平台的移动
光源:LED同轴表面光，LED底光，锥形VectorLight™可编程5环8扇LED环形光|选配：6环8扇环形光
其余选件:TP20探针及探针更换支架，TTL同轴激光，转台，I/O功能
软件选项:Measure-X测量软件®, MeasureFit二维比对软件®, SmartReport数据输出软件®, CAD interface, SmartFeature 软件
标准配置
■测量范围(XYZ)：450x 450x 150 mm
■设备尺寸(LWH)，净重：132 x 102 x 170 cm，1300kg
■木箱尺寸(LWH)，毛重：请联系OGP
■XYZ光栅尺分辨率：0.5 µm
■驱动：X, Y, Z, 直流伺服马达驱动;操纵杆(X, Y, Z, 变焦)
■工作平台：平台镀硬膜层且阳极氧化，可拆卸平板玻璃, 30kg承载力
■变焦镜：6.5:1自动校准变焦镜
■摄像机：1/2″高分辨率彩色CCD，768x 494象素阵列
■照明：LED轮廓光(绿光，已校准)，LED同轴表面光(白光)，†专利所有的7扇区/6环SmartRing光纤环光(LED白光)
■影像处理 10:1次象素分辨率，256速企屏蔽级
■电力要求：115/230vac，50/60Hz，1Ф , 700W
■额定温度：18-22℃ + 1℃/小时,30-80%湿度(无冷凝水),振动<0.001克,低于15HZ
■操作环境：15-30℃
■测量软件：OGP Measure-X®
■电脑配置：双核处理器@ 2.8 GHz，2GB随机存储器，160GB硬盘(z低配置)，DVD/RW光盘驱动，平行及串行接口，USB2.0接口，主板集成10/100网卡
■操作系统：Microsoft® WindowsTM 7
■保修期：1年
备注：参考价格，具体面议
